El ancla está formada con una estrella de penetración, un par de aletas, un grillete roscado y un alojamiento para recibir la barra de hincado en el extremo opuesto de la estrella de penetración.
Se proponen distintos tamaños, de acuerdo a la capacidad de carga exigida. |

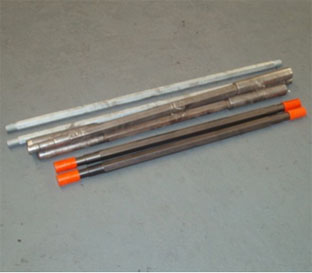

Existen 2 tipos de barras, las de hincado y las de tiro. Las barras de hincado se utilizan para llevar el ancla a la profundidad deseada.
La barra de tiro se encuentran roscadas sobre el ancla y permiten transmitir la carga de fijación al suelo. |

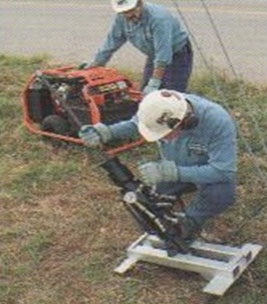

Está compuesta por dos elementos, el martillo hidráulico (manual o móvil) el cual produce el hincado de la barra con el ancla hasta la profundidad solicitada, y la unidad hidráulica, la cual realiza la prueba de tracción a la carga de tiro deseada. |

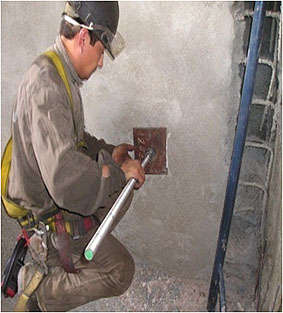

Constituyen la
terminación del
anclaje, el cual
puede estar
constituido por
una placa (en el
caso de
submuraciones) o
cáncamo para el
caso de anclaje
de torres. |
